第一章 包裝確認
第二章 產品簡介
1.一體化便攜工業設計
ZYD-1295系列產品采用防水、防塵、防摔、防腐蝕、防靜電和耐低溫、耐高溫設計，滿足IP65防護等級要求，能夠經受多次從1.5米高度墜落到光滑水泥地面，能夠抵擋從各個方向上的濺水和揚塵；電池容量大，工作時間長，保證了用戶移動作業一天的需要；采用雙電源模式，避免數據丟失；采用了人體工程學設計，符合用戶操作習慣，減輕操作疲勞；重量僅為350g左右，體積為190(長)×75(寬)×30(厚) mm，小巧輕便，方便攜帶。
2．高速、大容量數據處理能力
ZYD-1295系列產品采用了SamSung Cortex-A8 1GHz處理器+512MB 內存和512MB內置FLASH的搭配，能夠保證具有復雜業務邏輯的程序高速運行和快速準確地處理數據。支持容量最高32G的Micro SD/TF卡，能夠滿足大量業務數據存儲的需求。
3．?dāng)?shù)據通訊能力靈活強大
支持GSM語音、短信息和GPRS數據通訊，支持802.11b/g的Wi-Fi無線局域網通訊，支持RS232串口通訊，支持藍牙通訊。滿足CISCO CCX2/3安全標準，完全支持CISCO AP 及安全規范，可通過遠程進行數據更新。
4．Windows CE 操作系統
Windows CE具備完整的操作系統特性集和完善的開發環境，并包括了定制設備所需要的一切，例如：實時性、小內存占用、多媒體以及聯網能力。有英文、簡體中文、繁體中文等多種語言的操作系統供客戶選擇。支持Java、C++、C#等語言進行終端軟件開發，免費提供全面的平臺開發SDK。支持Telnet遠程連接。具備支持HTML/XML瀏覽的Microsoft Internet Explorer 6 瀏覽器。
2.超長工作時間，主電池滿電狀態下可持續工作達八小時以上；
3.充電方便，采用USB口充電方式，無需專用的數據線，只要有USB口，即可實現隨時隨地充電；
4.雙電源模式。在主電池電量用盡、備用電池滿電狀態下，能保持待機6小時，可防止意外斷電而數據丟失等；
5.硬件功能模塊可擴展：
1)300萬像素攝像頭
2) GPS定位
3) 高頻/超高頻RFID讀寫
6.內置一維掃描模塊；
7.通訊模式：WIFI通訊、GPRS/3G通訊、藍牙通訊；
8.開放式設計，提供軟件接口，可自行開發應用；
9.工業級設備，可防水、防塵、防摔，可在高/低溫下正常工作；
10.高速、大容量數據處理能力，采用了SamSung 1GHz處理器、512MB 內存和512MB內置FLASH，最高可支持32G的Micro SD/TF卡擴展；
11.3.5英寸彩色電阻式觸摸屏；
12.支持中文手寫輸入。
2.快銷、零售、供應鏈等行業
3.物流行業（包括倉儲、快遞、零擔物運等）
4.醫院、政府、移動辦公、資產盤點等
以上參數僅供參考，具體型號參數以具體配置為準。
2.側面介紹
3.主鍵盤介紹
1）條形碼掃描鍵：按下條形碼掃描鍵可掃描條形碼。
2）S1鍵：左軟鍵。
3）ESC鍵：一般做取消、退出用途。
4）數字/字母鍵：跟據鍵盤當前輸入模式可輸入數字或字母。
5）字母/數字切換鍵：可切換鍵盤當前輸入模式。
6）鍵盤背光鍵：可打開/關閉鍵盤背光。
7）方向鍵：按鍵上四個三角分別為左上右下四個方向。
8）S2鍵：右軟鍵。
9）回車鍵：一般做確認、換行用途。
10）退格鍵：向前刪除一個字符。
11）功能鍵：按下松開再按下其他鍵，系統會認為是一個組合鍵。
以下是可用組合鍵列表：
4.背面介紹
備注：
1. 說明如有更改請留意我們最新更新數據
2. 深圳中遠達保留對上述條款的最終解釋權
包裝清單
請于使用前先檢查是否含有下列物品：| 序號 | 品名 | |
| 1 | 電源適配器1個 | |
| 2 | 鋰電池1塊 | |
| 3 | 數據線1條 | |
| 4 | ZYD-1295系列產品使用說明書1本 | |
| 5 | 產品保修卡1張 | |
產品介紹
ZYD-1295系列產品是本公司自主研發、設計、生產的針對各行業特點打造的系列工業級手持終端。外形采用人體工程學設計，輕巧靈活、防震防摔；采用雙電源模式，待機時間長；支持語音通話功能。1.一體化便攜工業設計
ZYD-1295系列產品采用防水、防塵、防摔、防腐蝕、防靜電和耐低溫、耐高溫設計，滿足IP65防護等級要求，能夠經受多次從1.5米高度墜落到光滑水泥地面，能夠抵擋從各個方向上的濺水和揚塵；電池容量大，工作時間長，保證了用戶移動作業一天的需要；采用雙電源模式，避免數據丟失；采用了人體工程學設計，符合用戶操作習慣，減輕操作疲勞；重量僅為350g左右，體積為190(長)×75(寬)×30(厚) mm，小巧輕便，方便攜帶。
2．高速、大容量數據處理能力
ZYD-1295系列產品采用了SamSung Cortex-A8 1GHz處理器+512MB 內存和512MB內置FLASH的搭配，能夠保證具有復雜業務邏輯的程序高速運行和快速準確地處理數據。支持容量最高32G的Micro SD/TF卡，能夠滿足大量業務數據存儲的需求。
3．?dāng)?shù)據通訊能力靈活強大
支持GSM語音、短信息和GPRS數據通訊，支持802.11b/g的Wi-Fi無線局域網通訊，支持RS232串口通訊，支持藍牙通訊。滿足CISCO CCX2/3安全標準，完全支持CISCO AP 及安全規范，可通過遠程進行數據更新。
4．Windows CE 操作系統
Windows CE具備完整的操作系統特性集和完善的開發環境，并包括了定制設備所需要的一切，例如：實時性、小內存占用、多媒體以及聯網能力。有英文、簡體中文、繁體中文等多種語言的操作系統供客戶選擇。支持Java、C++、C#等語言進行終端軟件開發，免費提供全面的平臺開發SDK。支持Telnet遠程連接。具備支持HTML/XML瀏覽的Microsoft Internet Explorer 6 瀏覽器。
主要特性
1.外形小巧輕便，結構堅固耐用；2.超長工作時間，主電池滿電狀態下可持續工作達八小時以上；
3.充電方便，采用USB口充電方式，無需專用的數據線，只要有USB口，即可實現隨時隨地充電；
4.雙電源模式。在主電池電量用盡、備用電池滿電狀態下，能保持待機6小時，可防止意外斷電而數據丟失等；
5.硬件功能模塊可擴展：
1)300萬像素攝像頭
2) GPS定位
3) 高頻/超高頻RFID讀寫
6.內置一維掃描模塊；
7.通訊模式：WIFI通訊、GPRS/3G通訊、藍牙通訊；
8.開放式設計，提供軟件接口，可自行開發應用；
9.工業級設備，可防水、防塵、防摔，可在高/低溫下正常工作；
10.高速、大容量數據處理能力，采用了SamSung 1GHz處理器、512MB 內存和512MB內置FLASH，最高可支持32G的Micro SD/TF卡擴展；
11.3.5英寸彩色電阻式觸摸屏；
12.支持中文手寫輸入。
適用行業
1.服裝行業2.快銷、零售、供應鏈等行業
3.物流行業（包括倉儲、快遞、零擔物運等）
4.醫院、政府、移動辦公、資產盤點等
規格參數
| 物理規格 | 型號 | ZYD-1295 | ||
| 外形尺寸 |
外形最大尺寸：190mm*75mm*30mm 手柄部分：90mm*60mm*25mm |
|||
| 重量 | 350g（帶電池) | |||
| 鍵盤 | 數字/字母鍵、導航鍵、掃描鍵、側按鍵 | |||
| 輸入法 | 英文、拼音、手寫輸入,支持軟鍵盤 | |||
| 產品性能 | 操作系統 | 可選Windows CE 6.0 R3操作系統，支持多語言。 | ||
| CPU | SamSung Cortex-A8 1GHz處理器 | |||
| 顯示屏 | 3.5英寸TFT-LCD QVGA(240×320)或VGA(480×640) 彩色觸控屏幕 | |||
| 內存 | ROM | 256MB / 512MB Nand Flash | ||
| RAM | 256MB / 512MB Mobile DDR | |||
|
掃描參 數 |
一維激光 | 掃描速度 | 100次/秒±20次/秒 | |
| 可讀條碼 | Code 39; Codabar; Code 128; Discrete 2 of 5; IATA 2 of 5; Interleaved 2 of 5; Code 93; UPC A; UPC E0; EAN 8; EAN 13; MSI; EAN 128; UPC E1; Trioptic Code 39; Bookland EAN; Coupon Code; RSS-Limited; RSS-14; RSS-Expanded | |||
| 二維CMOS | 可讀條碼 |
1D Symbologies：UPC/EAN, Bookland EAN, UCC Coupon Code, ESSN EAN, CODE 39, CODE 128, GS1-128, ISBT 128, Trioptic Code 39, CODABAR, MSI, Interleaved 2/5, Discrete 2/5, Chinese2/5 , Korean3/5, Matrix 2/5, CODE 32,CODE 93, CODE 11, Inverse 1D, GS1 DataBar, Composite Codes 2D Symbologies：PDF417、MicroPDF417、Data Matrix, Data Matrix Inverse, MaxiCode, QR Code, Aztec, Aztec Inverse Postal Codes：U.S. Postnet, U.S. Planet, U.K. Postal, Japan Postal, Australian Postal, Netherlands KIX Code, USPS 4CB/One Code/Intelligent Mail, UPU FICS Postal |
||
| 數據通訊 | Wi-Fi無線局域網 | 標配，內置802.11b/g 無線通訊模塊，通訊速率可達54MB/秒，滿足CISCO CCX2/3安全標準，完全支持CISCO AP及安全規范。 | ||
| WCDMA | 工作頻段 |
UMTS2100/900 MHz UMTS1900/850 MHz GSM850/900/1800/1900 MHz |
||
| 數據服務 |
GSM CS: UL 9.6kbps/DL 9.6kbps GPRS/EDGE: Multi-slot Class 12, Class B WCDMA CS: UL 64kbps/DL 64kbps WCDMA PS: UL 384kbps/DL 384kbps HSDPA：DL 3.6Mbps |
|||
| CDMA 2000 | 工作頻段 |
CDMA2000 1x, CDMA2000 EV-DO Rev 0, CDMA2000 EV-DO Rev A Supports BC0 (800MHz band), BC1 (1900MHz band) |
||
| 數據服務 |
CDMA2000 1X: UL/DL: 153.6 kbps CDMA2000 1X/EVDO Rev.0: UL 153.6 kbps DL 2.4 Mbps CDMA2000 1X/EVDO Rev A: UL 1.8 Mbps DL 3.1 Mbps |
|||
| 擴展功能 | 攝像功能 | 300萬/500萬高清像素，有補光燈，自動對焦。 | ||
| GPS | 支持A-GPS，48信道，定位精度小于1m，初次定位時間小于38秒。 | |||
| RFID |
可定制，支持下列標準 低頻：ISO11784/11785 高頻：ISO15693、ISO14443A/B、SRI513/SRI4K 超高頻：ISO180006B（EPC C1 Gen2）、ISO18000-6C |
|||
| 藍牙 | 藍牙Class2.1+EDR | |||
| 音頻 | 揚聲器(單聲道)x1，麥克風x1，聽筒x1 | |||
| 電源 | 主電源 | 3.7V3000mAh可充電鋰電池，待機時間8小時以上（視具體環境而定）。 | ||
| 備用電源 | 150mAh備用電池 | |||
| RTC電池 | 可維持設備時鐘不丟失 | |||
| 使用環境 | 工作溫度 | –10°C ～ +50°C | ||
| 儲藏溫度 | –20°C ～ +60°C | |||
| 濕度 | 5% ～ 95% (非冷凝) | |||
| 墜地抗震高度 | 工作溫度范圍內，能承受1.5米高度多次跌落到光滑水泥地面的沖擊。 | |||
| 外部接口及附件 | 擴充卡槽 | Micro SD/TF （最大支持32G）x 1，SIM x 1 | ||
| 物理接口 | Mini USB x 1，3.5mm音頻接口 x 1 | |||
| 充電座 | 可同時對兩塊電池進行充電 | |||
| 打印機 | 可連接所有支持藍牙串口協議的打印機 | |||
| 其他附件 | 電源適配器、數據線 | |||
| 產品規范 | 工業防護等級 | IP65 | ||
| 產品認證 | CCC, CE, FCC | |||
| 電氣安全規范 | 符合 UL60950,CSA C22.2 No.6050,EN60950/IEC950 | |||
| 激光安全規范 | IEC2級 /FDA Ⅱ級,符合IEC60825-/EN60825-1標準 | |||
| 進網許可證 | 符合信息產業部規定的電信設備進網許可證書標準 | |||
| 保修期 | 12個月(配件除外) | |||
功能介紹
1.正面介紹 2.側面介紹
3.主鍵盤介紹
1）條形碼掃描鍵：按下條形碼掃描鍵可掃描條形碼。
2）S1鍵：左軟鍵。
3）ESC鍵：一般做取消、退出用途。
4）數字/字母鍵：跟據鍵盤當前輸入模式可輸入數字或字母。
5）字母/數字切換鍵：可切換鍵盤當前輸入模式。
6）鍵盤背光鍵：可打開/關閉鍵盤背光。
7）方向鍵：按鍵上四個三角分別為左上右下四個方向。
8）S2鍵：右軟鍵。
9）回車鍵：一般做確認、換行用途。
10）退格鍵：向前刪除一個字符。
11）功能鍵：按下松開再按下其他鍵，系統會認為是一個組合鍵。
以下是可用組合鍵列表：
| Fn + 0 | F10 | Fn + 5 | F5 | |
| Fn + 1 | F1 | Fn + 6 | F6 | |
| Fn + 2 | F2 | Fn + 7 | F7 | |
| Fn + 3 | F3 | Fn + 8 | F8 | |
| Fn + 4 | F4 | Fn + 9 | F9 | |

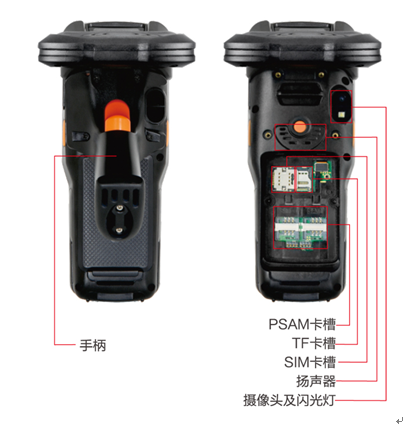

4.背面介紹
備注：
1. 說明如有更改請留意我們最新更新數據
2. 深圳中遠達保留對上述條款的最終解釋權
